v锥流量计原理

发布时间：2021-12-07

V锥流量计，欢迎联系黄义兵,13805232736，我们是做电磁流量计涡街流量计涡轮流量计孔板流量计磁翻板液位计金属管流量计，
v锥流量计

人气

：

商品介绍

原理：

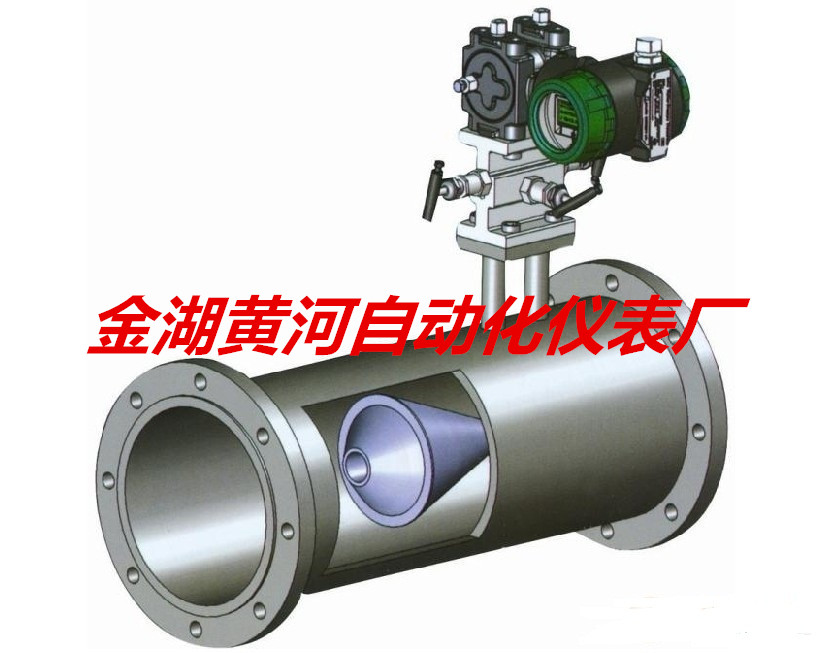

HH-HYBLUG系列V锥流量计是一种差压式流量仪表，其理论基于封闭管道中能量相互转化的伯努得定理，在稳定流量的情况下，管道中的流速与差压的开方成正比。在V锥体的前后产生差压 △P，此差压的高压（正压）是在上游流体收缩前的管壁取压口处测得的静压力P1，而低压（负压）则是在内锥体朝向下游端面，V锥中心轴处所开取压孔处压力P2，如右图所示。

特点：

精度高，重复性好，量程比宽

直管段要求低，流体的流态整形

长期稳定性能好，信号稳定性好

流体的低*压损，V锥体β系数计算范围宽

V锥流量传感器的管内无滞留区域，不同的物料混合

流量计是纯机械体，因此耐高温、耐高压、耐腐蚀及不怕振动

可测的流体*（液体、气体、蒸汽），测量范围宽（微小流量～大流量）

主要参数

准确度	±0.5%（差压流量变送器准确度应高于±0.2%）
	（β：0.45～0.85，当β＜0.55，量程比4：1时准确度≤0.30%
重复性	±0.1%
工作压力	≤16MPa, *大≤32MPa
工作温度	-40～550℃
环境温度	-40～65℃
安装直管段要求	前0-3D直管段、后0-1D直管段
量程比宽	通常为10：1，选择合适的参数可达到50：1
压损小	同样的β值，压损是孔板1/3～1/5
适用介质	气体	煤气：焦炉煤气、高炉煤气、城市煤气
		天然气:包括含湿量5%以上的天然气
		各种碳氢化合物气体：烷烃类、烯烃类等气体
		各种气体制造：氢、氦、氩、氧、氮气等
		腐蚀性气体：湿的氯化物气体等
		空气：包括含水、含尘埃的空气、压缩空气等
		烟道气：各种锅炉、加热炉排放的烟道气
	蒸汽	饱和蒸气	过热蒸汽
	液体	油类：原油、燃料油、含水乳化油、柴油等
		水：原水、饮用水、生产水、污水等
		各种水溶液：酸、碱、盐水溶液等
		有机物化学品：甲醇、乙二醇、二甲苯等
	特殊流体	油+HC气+沙
		加气的水：H₂O+N₂+空气：H₂O+CO₂等

应用：

饱和蒸汽流量测量检测烟道气等排气流量

天然气、高炉煤气、焦炉煤气、氢气、氮气、碳氢化合物、单组分、多组分气体、空气等各种气体流量测量

检测水、液化石油气、成品油、原油料、甲醇、乙二醇、甲苯、氨水、双氧水、各种水溶液等流量

在各种淤浆管路上应用脏污介质的场合直管段不足的场合

对精度要求较高的场合多相流体测量湿气体流量测量

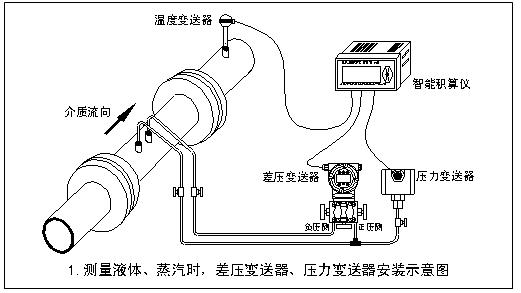

注：V锥流量计需选配：差压变送器、三阀组、针型阀、冷凝罐、冷凝圈、压力变送器、温度变送器、智能计算仪
